| 型 號： | LED660 |
| 分 辨率： | （mm） |
| 加工定制： | 是 |
| 放大倍率： | |
| 操作方式： | 程序控制 |
| 測量精度： | μm |
| 外形尺寸(長*寬*高)： | mm |

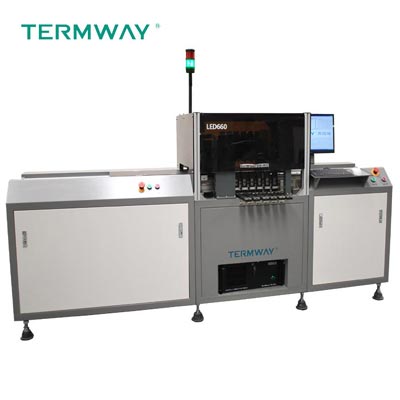

【商品名稱】：高速精密LED貼片機LED660
【聯系電話】：400-618-9522
【品 牌】：泰姆瑞
【商品規格】：LED660
【商品簡介】：
LED系列貼片機是一款專用的LED貼片機，用來實現大批量的LED電路板的組裝，具有速度快，精度高等特點。
【特點】：
1.電路板傳動采用精密電機帶動工業皮帶配合精密導軌實現，有效提高貼片精度和電路板傳動速度。
2.貼片頭傳動采用伺服電機配合高精密滾珠導軌，完成LED的取料和放料動作。
3.配置6組貼片頭，相比1組提高生產效率400%以上。
4.可自動視覺編程，不用手動輸入元件坐標，編程簡單，方便入門者便捷實用，滿足大批量多品種生產的需求。
5.配置不同的喂料器可以滿足不同的LED貼裝要求。
6.高性價比LED貼片機，適合大批量LED生產。
7.整機由工業計算機配合專用軟件控制，方便操作實用。
8.可以非常方便導入電路板CAD數據。
9.可以非常穩定并且方便的完成LED拼版的編程和貼裝。
10.可以在軟件中顯示拼版中所有坐標點，并對其中的坐標進行微調，實現高精密的貼裝。
11.可以在軟件中設置各拼版的間距，并根據間距顯示所有放料坐標，可以選擇不貼的拼版。
12.軟件可以實現六貼片頭自動優化功能。
13.軟件中增加XYZ軸移動時的限位檢測。
14.軟件中增加了多檔變速功能，可以根據移動距離查表得到理想速度，并進行速度設置，可以提高機器長期使用的穩定性。
15.整機PCB平臺具備真空吸附功能，對大型PCB板定位會更加平整，有效提高貼片精度，同時可以滿足軟燈條（FPC） 的定位貼裝。（選配）
16.氣源需要外接氣源。
【標配】：
1、 計算機1套
2、 貼片頭6組
3、 吸嘴6個
4、 喂料器底盤GFTA-T06 1組
【可選配件】：
1、8mm，12mm，16mm及24mm自動喂料器
2、吸嘴
3、工業氣泵
4、UPS不間斷電源
5、喂料器底盤GFTA-T06
6、真空吸附平臺1組
【技術參數】：
|
LED660 |
|
|
最大電路板面積 |
1200×350mm |
|
最大移動范圍 |
X軸1500mm，Y軸410mm |
|
Z軸最大移動范圍 |
15mm |
|
典型貼片速度 |
13000-14000cph |
|
理論最大貼片速度 |
18000cph |
|
貼片精度 |
±0.1mm |
|
定位方式 |
機械定位 |
|
可以貼裝元器件 |
0603以上阻容件及各種LED芯片,同時滿足SOP SOT芯片的貼裝 |
|
編程方式 |
自動數據導入/視頻學習/鍵盤輸入
|
|
帶式喂料器 |
8mm，12mm，16mm和24mm 電動智能喂料器 |
|
喂料器數量 |
可以放置6個GF系列電動智能喂料器（可選配最多12個GF系列喂料器） |
|
操作系統 |
WINDOWS XP |
|
壓縮空氣 |
內置氣源，無須外接氣源（大批量生產可選配工業氣泵） |
|
電源 |
220V,50Hz，4.5Kw |
|
重量 |
500Kg |
|
外形體積 |
2600×680×1500mm |
